為什么低頻噪聲用大電容，高頻噪聲選擇小電容？
關于這個問題，我們要先結合電容的阻抗頻率特性曲線去理解！
?

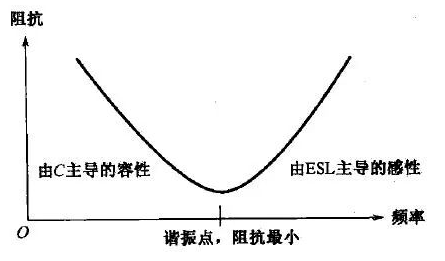

電容的阻抗頻率特性曲線
從上面的阻抗頻率特性曲線可以看出，若只考慮電容分量的情況下，這種認為是正確的。
因?yàn)殡娙莘至吭酱螅C振點頻率越低，其越適合濾除低頻噪聲。電容分量越小，諧振點頻率越高，其越適合濾除高頻噪聲。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

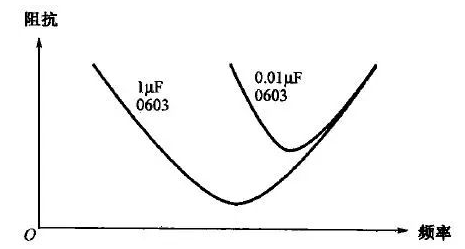

如果只考慮電容分量的情況下，相同封裝下的不同容值的電容的阻抗特性曲線是什么樣的呢？貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
電容分量越大，諧振點頻率越低

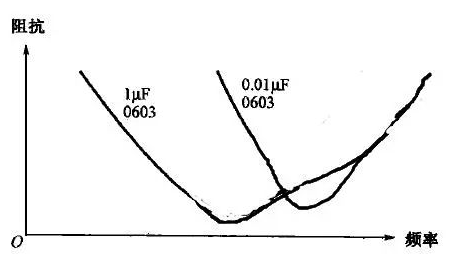

但是如果考慮ESL分量，上圖就需要做出修正，如下圖。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
在相同封裝下的電容阻抗頻率特性曲線
顯然，0603 0.01uF電容的阻抗頻率特性曲線完全被0603 1uF電容的特性阻抗曲線包括。
除了降低濾波電路的阻抗外，0603 0.01uF電容其實沒有起到什么作用！
如果是不同封裝下的同樣容量下的電容，其阻抗頻率特性曲線是什么樣的呢？貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

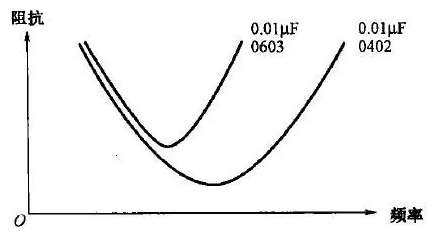

同樣容量不同樣封裝下的電容的阻抗頻率特性曲線
顯然，0603 0.01uF電容的阻抗頻率特性曲線完全被0402 0.01uF電容的特性阻抗曲線包括。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
除了降低濾波電路的阻抗外，0603封裝電容其實沒有起到什么作用！
為了濾除低頻噪聲，在相同封裝的情況下需考慮容量，選擇大電容；
為了濾除高頻噪聲，在相同容量的情況下需考慮封裝，選擇封裝小的電容。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
