一個極性電容和一個無極電容并聯在一起 這是為了達到什么目的?

電路原理圖畫成一個極性電容和非極性電容并聯的形式，更加多地是為了在畫板的過程中在PCB的絲印層添加相關的引腳極性信息，避免接錯極性炸電容。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試

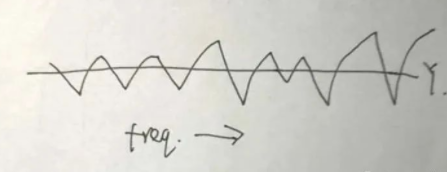

當然了，老司機們，一般都能直接看出這是電源“去耦”電容的經典組合。理想的電源應該提供穩定的直流電壓，故去耦（decouple）的對象是電源網絡中的噪聲。在電源網絡上并電容到地是解決這個問題最簡單的辦法。

至于為什么是極性//非極性這種奇怪的形式，而不選擇極性//極性，亦或是直接選一個等值的電容，這里面就有點意思了。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試

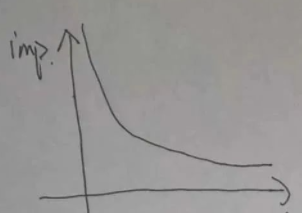

一般說來，實際電路上大容量的極性電容會是電解電容，而小容量的無極性電容會是瓷片電容之類的。對于一個理想的電容，阻頻曲線大概是這樣的：

     這個也是理想的電源網絡應該有的阻抗特性樣子。

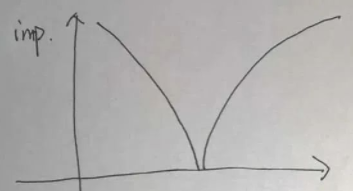

     而實際的電容，會有引腳和自身材料特性帶來的等效串聯電感（ESL），所以曲線會變成這個鬼樣：

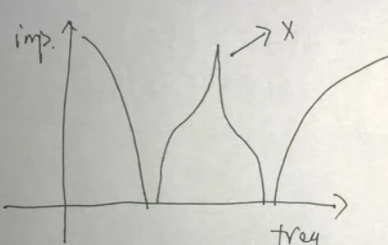

          因此，最好的辦法就是把這兩個電容并聯起來用。一并起來，阻抗曲線大概就會變成這個樣子。

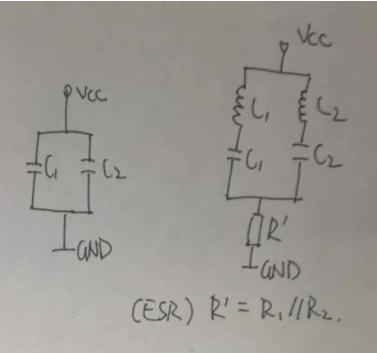

       這個理想電容模型的阻抗曲線因?yàn)楹雎粤薊SR，顯得非常奇怪，既有尖峰也有為負的阻抗。如果考慮阻抗的相頻特性，在阻抗接近0的時候這個電路組合甚至?xí)l(fā)生諧振。所以考察這個問題必須要電容的ESR加進來，如下列形式的電路。

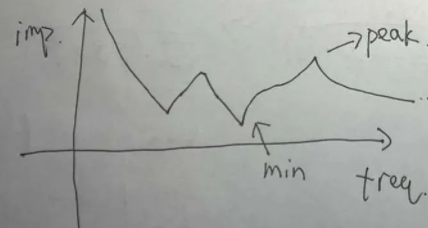

       然后阻抗特性就會變成這樣了。

       總結一下，一大一小不同種類的電容并聯，可以用“高低搭配”的方法通俗解釋。但是嚴謹說來，尤其是對于簡單的數字電路，工作過程中電流譜有明顯規律的，相比使用單一電容的結構，兩個電容并聯的組合在成本最優的前提下提供了大量的優化空間（一大一小的ESR和ESL組合）。上面的都是在理論上泛泛而談，實際上這個優化做起來是非常困難的。主要是電路中影響ESL的參數實在太多了，便宜的電解電容“體質”嚴重不一致使得ESL的適配分析做起來很麻煩。一句話總結就是很難將理論計算結果與做出來的電路對應起來。對于沒有明顯頻率分布的電路電流譜，又怎么辦呢？最簡單的辦法就是多并不同參數不同規格材料的電容唄，讓這個特性曲線不斷逼近設計需求的“平坦?fàn)顟B(tài)”。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
