誰說電容兩端電壓不能突變？
本節討論問題：【為什么電容兩端電壓不能突變】。標題取得標題黨了，電容兩端電壓確實不能突變（科學道理不容質疑），但本節的例子會讓人誤以為是突變了。通過這個例子，可以對”電容的電壓變化“和”突變的數學含義“有更深的理解。

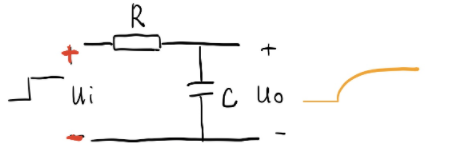

我們先從RC延時電路談起（大家應該還是熟悉的吧～）。圖1是最簡單的RC延時電路，ui給一個階躍的電壓信號，uo電壓會變成黃色曲線這個樣子。這是為什么呢？電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
和上篇文章一樣，仍然觀察ui階躍時，電路中電子是怎么運動的。ui電壓跳變后，紅色+端比電容上極板電位高，相當于帶正電，吸引電容上極板的自由電子過去。由于電阻R的存在，電子不能一股腦兒全部瞬間到達紅色+端。因?yàn)殡娮璧淖饔镁褪?ldquo;限流”=限制電流=限制電子移動。一大波電子要一起從R的右側跑到左側，電阻說：不行，不管你們（電子）之前走的什么康莊大道，到我這變成單向2車道了。電子沒辦法，只能放慢整體移動速度。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
uo電壓是什么呀？uo電壓反應的就是電容上極板中失去電子的單身正電荷的數量多寡。這一點應該能感性理解吧，以后會單獨說一篇“電壓的本質”，這里簡單理解：單向正電荷越多，對電子的吸引力越強，電子越渴望到達正電荷處，這個渴望程度就是電壓的本質。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
敲黑板！??！得到結論：那么因?yàn)樯蠘O板的電子在電阻的交通管制下，是慢慢從上極板跑到紅色+端的，上極板上的單身正電荷數量也是慢慢增加的，所以uo的電壓曲線也是慢慢上升的。直到上升到紅色+端和電容上極板的單身正電荷對電子的吸引力相等時（上篇文章詳細講過），也就是電壓相等時，充電完成。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
重重重重敲黑板，總結本節最重要的思考過程?。。《蒙鲜鲞^程后，立即推：電阻R越大，交通管制會嚴重，電子整體移動速度越慢，uo電壓上升越緩慢，導致充電過程用時越長，即RC延時更久。電容C越大（電容值大小表示電容兩端電壓變化相同幅度所需要吸收或釋放的電子個數多少，這就是電容這個物理量表征的本質！想想電容定義式Q=CU），相同個數的電子移動到紅色+端導致的的uo電壓上升越小，也導致充電過程用時越長，即RC延時越長。反之，R越小，C越小，導致充電過程用時越短，即RC延時越短。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。

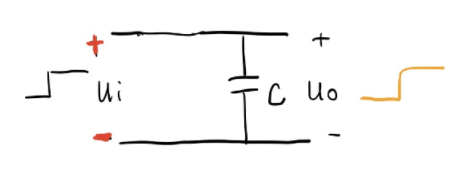

也就是圖2這種情況，R消失了，但我們知道導線也不是超導體，存在著很小很小的電阻的。所以，紅色+端吸引上極板的電子過去，即便電容很大，需要移動很多電子到紅色+端才能完成電容充電，但電子是在一條無障礙“幾乎”無限股車道的大道上運動（因?yàn)殡娮韬苄。?，還是能幾乎瞬間移動到紅色+端的（只能說幾乎，畢竟還是有點電阻的）。所以此時，uo的電壓曲線變成如圖2黃線這樣，僅僅是比ui略微圓潤而已，不仔細看還以為電壓突變了。這里點標題：“誰說電容兩端電壓不能突變”，我看這里就突變了??！電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。

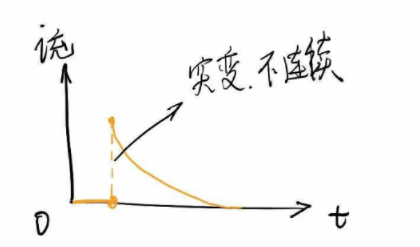

注意?。。?！這里uo電壓沒有突變啊，這是因?yàn)殡娮杼?，電子跑到正極太快，導致電容兩端電壓上升太快，但絕不是突變啊。數學上突變的定義是有一處斜率=∞，是一個不連續點，這里僅僅是上升斜率很大，但斜率仍是個有界值，uo電壓仍是連續函數。根據前集【1】節可知，uo曲線的斜率也從大變小的，所以圓潤處出現在電壓變化末期。前集【1】中講到的電容充電電流i是突變的，曲線是不連續的，如圖3。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
圖3
前面說的都是定性感受，圖2的uo到底多久完成了電容的充電，達到ui的電位。給大家一個定量的感受，升壓的時候，時間常數=R*C= 到達最高電壓的63%所需時間（大一電路的基本知識）。假設C=1uf，R=5.8mohm（預估），那么時間常數=5.8ns，那么完成整個充電過程也就30ns吧（一般估計5個時間常數），對這個瞬間有了個定量的感受吧。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
回到我們的問題，【電容兩端電壓為什么不能突變】，因?yàn)殡娮鑂無法完全消除（不存在絕對的超導體），電子運動總是需要時間的，即便這個時間再小，所以電容上極板的單身正電荷數量的增加到最多總是需要時間的，不是瞬間完成的。從人類肉眼的角度，uo電壓經過30ns就變成了另外一個電平，這么快算是突變了，但數學函數角度不算突變。另外，電容電壓下降的情況本節未涉及，但同理可推，難度不大。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
電路學習中，有很多口訣，比如”電容電壓不能突變“、”電容能濾波“等等。正因?yàn)樗鼈兪强谠E，要朗朗上口，要好記，所以不講前因后果，導致我們用的時候也不知道使用條件、判斷依據是否符合口訣的隱形要求。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
