關鍵是：電容兩端的電壓不允許突變。所以當接通電源瞬間，電容兩端的電壓等于零，然后電壓按指數規律上升，直到進入穩態。進入穩態后的電容相當于短路。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

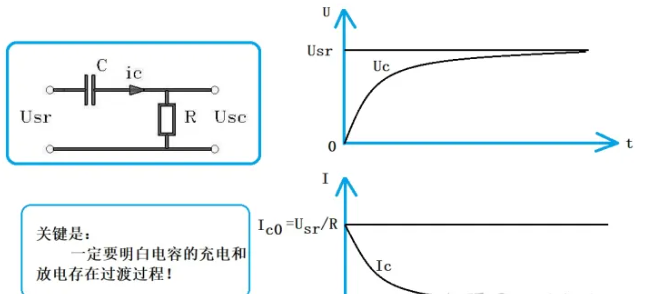

圖1：電容充電時的過渡過程
當Usr瞬間加到電容和電阻串聯電路上時，因為電容兩端的電壓不允許突變，此時電容相當于被短路。于是在時刻0，流過電容和電阻R的電流為：
接著電容開始了充電過程，電流也越來越小。等到了5倍RC的時間后，電容充電基本結束，電流也減小到零。此后，就進入了穩態。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
我們知道，電阻等于電壓與電流之比，即R=U/I。我們還知道，電容C等于電量Q與電壓U之比，而電量Q則等于電流I與時間t的乘積，即：
原來電阻與電容的乘積就是時間。電阻的單位為歐姆，電容的單位為法拉，則時間的單位就是秒。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

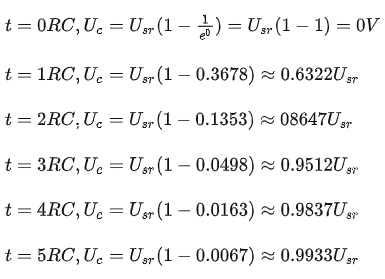

我們把t=0、1RC、2RC、3RC、4RC和5RC時的Uc求出來，如下：
可見，當時間t=0時，電容兩端的電壓等于零；當t=5RC時，電容兩端的電壓幾乎就等于輸入電壓。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
一定要把電容的暫態過程和穩態過程分開來理解，立刻就能得到問題解答。
現在，我們來把以上討論結果總結一下：
1）電容充電電路存在暫態過程和穩態過程；
2）在電容充電的起始時刻，必須考慮到電容兩端的電壓不允許突變，這是一個重要原則；
3）暫態過程一般在5RC后就結束了；
4）對于圖1，在暫態起始時刻，電容電壓Uc等于零，電流Ic等于最大值，我們由歐姆定律可知：
即電容的等效電阻等于零。我們說，此時電容等效于短路；在暫態結束的穩態時刻，電容電壓Uc等于輸入電壓Usr，而電容電流Ic=0，我們由歐姆定律可知 ：即電容的等效電阻等于無窮大，我們說，此時電容等效于開路；
5）如果輸入信號電壓是短暫的脈沖，則電容可以把信號傳輸?shù)截?fù)載端；如果輸入信號是不變的恒定電壓，則電容僅僅在短暫的過渡過程中有反應，之后便阻隔輸入信號；如果輸入信號是交流信號，它正好處于上述兩種情況的中間。
交流信號的頻率越高，就越容易通過電容。我們把這種特性叫做高通濾波器功能。雖然交流信號能夠通過電容，但會有一定的削幅。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
這說明：穩態下電容具有隔離直流的功能，并且電容具有高通特性。
推而廣之，凡是有電容和電感的電路中，一定要按暫態和穩態來分析電路，才能得到準確結論。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
