MLCC發生扭曲裂紋的產生原理以及防止扭曲裂紋產生的方法探討
我們都知道陶瓷貼片電容其本體是由陶瓷燒結而成，正確使用陶瓷貼片電容可以盡可能避免產生裂紋，如果施加過大的機械力，就會產生裂紋（裂縫）。因此，這里我來為大家講述扭曲裂紋的產生原理以及防止扭曲裂紋產生的方法。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
圖1：產生裂紋的電容內部結構圖
這張圖片是因PCB板卡彎曲導致電容裂紋的內部切片拋光圖，從內部結構可以明顯的看出，裂紋與電容平面幾乎呈45度角，這種是典型的CRACK實例。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。

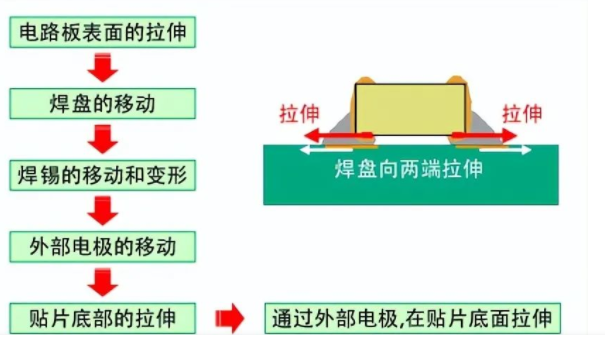

為什么會產生扭曲的裂紋呢？這是由于貼片是焊接在電路板上的。對電路板施加過大的機械力、使得電路板彎曲或老化，從而產生了扭曲裂紋。我們把PCB板翻轉側面觀察就會看到以下情況：上面板卡拉伸，下面板卡收縮，電容兩端端銀焊接在PCB板上就會受到左右移動，焊錫隨之也會左右移動，電容內部結構也會造成移動或變形，當這個外部拉力達到一定程度時，就會造成電容裂紋。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
陶瓷貼片電容是經過多層疊加燒結而成的，根據電容容量公式CP=KAN/D（K/A/N/D分別代表電容的介質常數/正對位面積/層數/層間距），若發生裂紋，其對位面積和層數（有部分電極失效）都會降低，容量就會下降，使得電路呈現開路狀態，因此，即使裂紋不是十分嚴重，如果到達貼片內部電極，焊劑中的有機酸和濕氣會通過裂紋的縫隙侵入，導致絕緣電阻性能降低。這也是維修工程師經常碰到的問題：使用電烙鐵焊接一下，性能有恢復正常，老化又出現不良。這就是因?yàn)閮?nèi)部裂紋不是太嚴重，電烙鐵加溫后，焊劑中的有機酸和濕氣蒸發后出現短暫修復造成的。另外，電壓負荷會變高，電流的流量過大時，最糟糕的情況會導致短路。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
一旦出現了扭曲裂紋，是很難從外面將其去除的，因此為了防止裂紋的產生，應當在使用電容的過程中控制好外部機械力的影響。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
為了避免扭曲裂紋的產生，最好不要在生產產品的現場施加過大的機械力。那么有什么方法可以使得過度施加的機械力變得可視化？其中一種有效的方法就是測量扭曲量。下面，先來介紹一下什么是扭曲量。扭曲是指在物體上施加負重時單位長度的變化量。此時的拉伸比率就是扭曲量。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
ε＝ΔL/L ε：扭曲量；L：施加力之前的長度；ΔL：變形長度
例如，1000mm的棒經過左右拉伸后，變成1001mm時，1mm/1000mm＝0.001ST＝1000μST。
晶片焊接於測試板,以0.2±0.1mm/sec 的速度下壓測試板中央位置至測試深度 在每一位置停留5sec以上，才可進行測試Cp,試驗深度:由 0,1,2,3…至 5mm,每下壓1mm測試1次Cp ,直至破壞 ,Max 到5mm,判定用 1mm 為基準,測量晶片之電性.判定標準為：NP0: -5%≦ △Cp ≦ +5% or -0.5pF< △Cp < +0.5pF;X7R/X5R: -12.5%≦ △Cp ≦ +12.5%;Y5V: -30%≦ △Cp ≦ +30%
為防止扭曲裂紋的產生，我們需要從電路板設計和工序管理這兩方面采取對策。首先，介紹一下工序管理方面的對策。先測量一下之前介紹過的扭曲量，然后在工序中進行扭曲量的管理。我們來設置一下標準扭曲量。如果設置值過小，則需要嚴格管理。如果設置值過大，則會產生扭曲裂紋。一般的設置值是：生產關乎生命安全產品的客戶多以500μST為標準，生產普通消費產品的客戶多以1000μST為標準。即使是扭曲程度相同的電路板，元器件的應力會因使用的電路板類型和厚度的不同而不同，因此，客戶應該按照經驗判斷制定的標準。下面測量各個工序中的扭曲量。我司通過過去調查的項目，總結出了哪些作業工序會產生扭曲裂紋。最重要的是管理工序。貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
