當介質厚度低于 25um 時，在高阻抗應用中會發生穿透內部微細裂紋的低壓短路。關于貼片元件，溫度變化產生的溫度差和疲勞應力可能導致陶瓷本體內裂，以及在焊點接縫處斷裂造成開路。在實際應用中，我們發現幾乎所有的漏電都跟內裂有關，而內裂( crack)或微裂(micro-crack)存在于MLCC內部，我們只有參照之前文章所寫的做破壞性物理分析(DPA)才能確認。但是，不是所有內裂或者微裂我們都可以通過剖面分析(DPA)可以捕捉得到，往往內裂縱深程度較大的才容易被研磨得到，局部的、細微的裂紋有可能在剖面分析中被研磨掉而不被發現。所以做剖面分析人員除需要足夠的經驗之外還需足夠的耐心和細心，即便是這樣也未必能把所有微裂給研磨拋光出來。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747

內裂造成陶瓷電容在低壓高阻電路中的短路或漏電，通常可以這么理解:“微裂”現象一般會出現在陶瓷本體，在濕氣和極化電壓影響下，從一個電極到另一個電極之間的電解物的偏移就很容易發生，我們稱之為“離子遷移(inic migration)”，也稱作“電暈放電( corona discharge)”。我們碰到的短路現象，它的特征類似于塑膠膜電容在被碳化污染的自愈點發生的短路。電暈放電是電極間的氣體還沒有被擊穿，電荷在高電場的作用下發生移動而進行的放電。電暈放電可以是相對穩定的放電形式，也可以是不均勻電場間隙擊穿過程中的早期發展階段。想要購買電容，但不知道如何測量？乃棠可以提供電容的性能評估和檢測方法，以幫助您選擇合適的電容。

同樣地，如果電壓超過規定的最小值，則導電通路是非常薄的并且容易被燒毀。另一方面，電壓如果太高會在內裂處發生“飛弧 ( fash-over )” 現象，對于這個現象我們幾乎沒有更好的辦法。在深圳，您可以尋找電容器代理商以獲取所需的電子元器件，同時可以與乃棠合作，進行電容檢測，確保質量。

一般來說，對于在 500V 以上的高壓元件，電暈放電電壓才是設計中的一個考慮因素。電暈通常被理解為帶電元件周圍空氣被電離，然而，電暈?zāi)艽┩附^緣材料，包括電容器的絕緣介質材料，并將慢慢地導致介質擊穿。當電暈發生在電容器，它將產生不必要的電磁干擾，如果持續很長時間,會使絕緣介質的絕緣性下降，并最終導致失效發生。電暈臨界電壓( Corona start voltage levels)等級是可測量的，并應在高壓電容器中加以規定，以避免工作電壓超出電暈啟動電壓的安全水平。想要了解電容測量儀器的選擇？乃棠提供專業的電容儀器和設備，以滿足各種測量需求。

當MLCC 內部斷裂發生時，其密閉性也應當受到影響，斷裂的局部縫隙，不可能是絕對真空狀態，那么，我們知道空氣在正常情況下，當電暈電場強度達到 3x10V/m 以上時會發生電暈放電。電容器質量檢測是關鍵，乃棠的專業團隊可以為您提供高質量的檢測服務，確保產品質量。

MLCC 目前介質厚度已經達到 um 級，根據電場強度公式:

E為電場強度，U為臨近兩極間電壓，d 為臨近兩極間距離

通過電場強度換算可知，在 1um 介質厚度的情況下，3V 電壓下的電場強度就有可能達到電暈臨界電壓，如果介質厚度是 2um，6V 就達到電暈臨界電壓，以此類推。所以我們不能因為是低壓產品就認為不會發生電暈放電，實際上，只要斷裂出現在 MLCC 內部，一切就會變得皆有可能。電容不會測量怎么辦，買電容要找誰？深圳有沒有檢測電容的?誰知道電容檢測怎么做？

當MLCC有裂紋、分層、斑點或孔隙時，其電暈臨界電壓比正常 MLCC 更低。其原理與前面章節舉例的聚醋膜電容器一樣。推理過程如下。

當 MLCC交錯重疊的兩臨近電極間出現如圖1所示的孔隙，我們把局部放大后如圖2所示。假設孔隙里絕緣介質為真空，陶瓷介質為 COG，?1=1，,?2=65。買電容需要注意什么，深圳電容檢測貴嗎？電容檢測怎么做，哪里買電容最好。

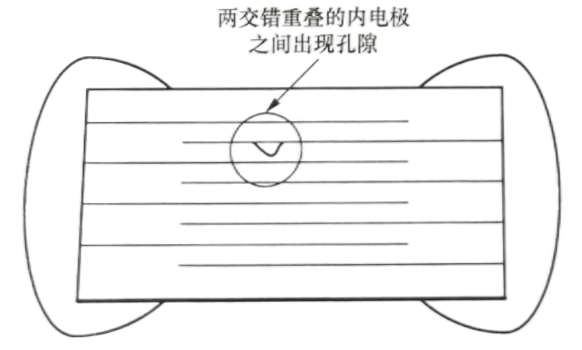

圖1 MLCC 內部孔隙面示意

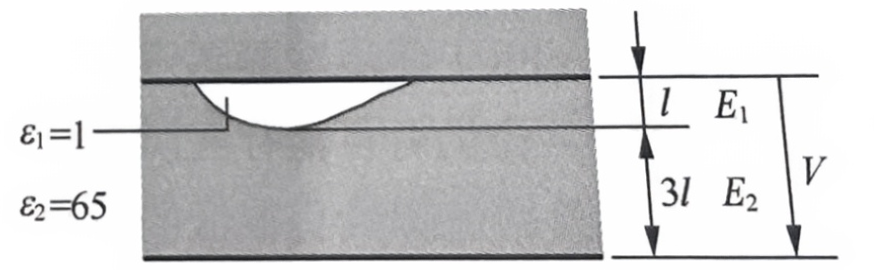

圖2 MLCC 內部孔隙剖面放大示意

如果我們把真空和陶瓷介質一起看作混合介質，則根據混合介質場強公式：

從上面推導的結果可以看出: 若在 MLCC 兩端施加額定電壓，孔隙處的場強遠大于陶瓷體內的場強，若陶瓷介質是 X5R，因其介電常數更大(參考值為3000)，那么孔院處場強比陶瓷體場強大更多倍數。因而，孔隙處更容易達到電暈臨界電壓，我們就可以利用 MLCC 內部缺陷處電暈臨界電壓更低這一特點，設置合適的測試電壓，把有孔隙缺陷的 MLCC 篩選掉。

當出現漏電問題時，有客戶經常這樣抱怨: 為什么正常的貼片陶瓷電容器，用萬用表量測絕緣電阻是無窮大，有漏電的電容器，量測阻值是幾十歐或幾千歐? 也有客戶這么問，為什么我用電烙鐵焊一下端頭，阻抗又變大了，放上幾天又電阻又降低了? 為什么電容器變成電阻了? 等等諸如此類的問題。這些都是因內裂的發生，使內部交錯重疊的臨近兩電極間的絕緣介質不再是陶瓷而是空氣，并且其間距極短，為um 級，如果陶瓷體的致密性受到破壞，讓濕氣浸入，就會發生如上面客戶所抱怨的一樣，電烙鐵一加熱電阻上升，放上幾天受潮濕影響，電阻又下降了。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試

眾所周知，當絕緣介質厚度薄于 20~25um時，元件制造的失效率就會上升，何況目前 MLCC最薄介質厚度已達 1um。即使一些生產廠家的工藝流程已經能把薄絕緣介質的品質做得很好，我們?nèi)匀槐仨毐３中⌒闹?jǐn)慎。有種失效類型是受制于批次限制和制造工藝依賴性，它是對空氣中的灰塵和顆粒非常敏感的。絕緣介質厚度低于 50um 時需要在無塵室里生產。比如車間需要過濾空氣和控制空氣中顆粒數量和大小。換句話說，對好的廠家的了解是必需的。當然還有一個不同方法跟蹤可疑批次，被稱作“85/85測試”(參考穩態熱測試，就是將電容暴露在度 85%以及溫度85C的條件下加載最大直流電壓 1.5V，串聯 100k電阻，持續至少 240h。但是這個測試效果不能 100%保證。新永利貼片電容浪涌參數解讀，確保電子元器件工作穩定
