1.盡量避免選擇接近設計極限的尺寸規格

前面章節曾提及 MLCC 像半導體IC 一樣也存在一個“摩爾定律”，每 10 年左右產品尺寸縮小一代，目前最小尺寸做到 008004(0.25mmx0.125mm)，因此有很多容值規格跨好幾個尺寸，例如COG 100pF 50V有01005、0201、0402 這3個尺寸可供選擇。作為手持設備通常越小越好，電容器檢測，陶瓷電容檢測，電容失效檢測，貼片電容怎么看參數比如手機，自然而然對元器件的尺寸要求也是越小越好。但是請注意最小尺寸規格往往有可能接近設計極限，它的可靠性是有疑慮的。比如上面舉例的COG 100pF 50V01005根據之前文章所寫的MLCC各尺寸規格的容值和電壓設計范圍進行查詢，結果見表1。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747

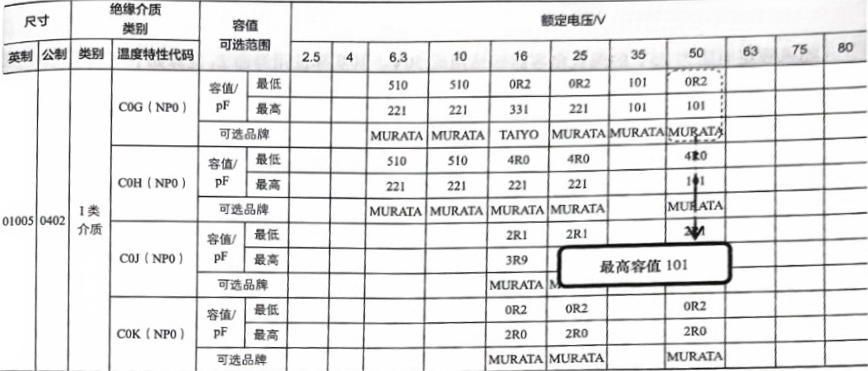

表1  MLCC各尺寸規格的容值和電壓設計范圍

可知COG 50V01005 最大容值做到 101 即100pF，前面章節在介紹貼片陶瓷電容器燒結工藝時可選品牌介紹過，堆疊層數接近設計極限是容易引起短路風險的，所以推薦例如某個尺寸規格的電容器容量達到設計極限值并假設這個極限值為 C，那么該尺寸規格的容量達到 0.8C 的存在風險，貼片電容識別及型號，貼片電容尺寸規格表，貼片電容電壓，參數，封裝可以考慮把容量在0.8C~1C的容值規格選下一級更大尺寸的貼片陶瓷電容器。這樣01005 COG50V容值在0.280pF 之間是相對安全的，80~100pF 的規格應該選擇大一級尺寸0201或0402。其他介質X7R、X5R以此類推。MLCC電容檢測與深圳電容器代理商合作，為您提供高質量的電子元器件

2.采用波峰焊時的尺寸選擇建議

在選擇電路基板材料時也必須小心，以盡量減少由于熱膨脹系數不同而可能產生的應力。特別是當焊接方法采用波峰焊時，可能會導致 MLCC 因受熱沖擊 ( thermal shock)而發生失效。焊接基板的熱膨脹、撓曲和熱沖擊引起的內裂的敏感性隨基板尺寸的增大而增大。在電容器性能評估方面，乃棠擁有豐富的經驗，可以幫助您評估和改進電容器的性能。對于波峰焊工藝，通常不推薦使用尺寸大于 1210(3.2mmx2.5mm)和小于 0402(1.0mmx0.5mm)的MICC，也不推若任何厚度大于 1.7mm 的MLCC，特別是在 PCB 背面更是不推薦使用。想要了解電容測量?jī)x器的選擇？乃棠提供專業的電容儀器和設備，以滿足各種測量需求。
