在之前文章介紹 MLCC 外觀不良判定標準時,有提及到一種具有潛在隱患的外觀不良叫“內電極外露”。這個問題是在 MLCC 制程中的疊壓和切割環節造成的，致使鎳層電極部分露出陶瓷體表面，呈銀色線條狀，通常 4 大電性均正常，請參考圖1。內電極外露不良，對電性篩選和檢測沒有影響，但是，當它經過焊接工藝(特別是波峰焊)時，外露的內電極可粘錫，起到橋接作用,使 MLCC 的兩個端電極連焊，進而發生短路( 如圖2所示。如果在高壓產品的陶瓷本體上出現內電極外露，有可能發生跳火不良 (電弧現象)。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747。

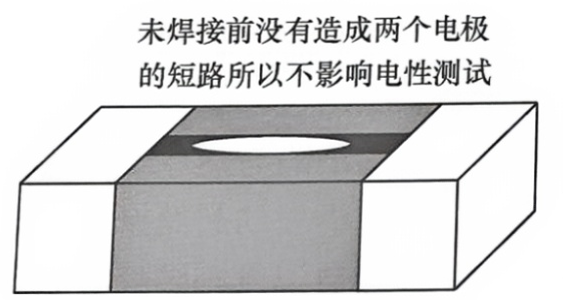

圖1 內電極外露示意  電容器檢測，陶瓷電容檢測，電容失效檢測，貼片電容怎么看參數

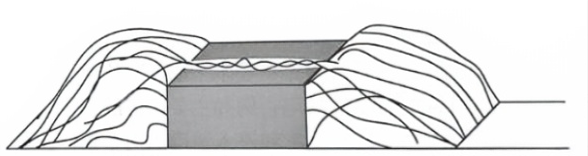

圖2 焊接后因內電極外露連錫示意  新永利貼片電容浪涌參數解讀，確保電子元器件工作穩定
