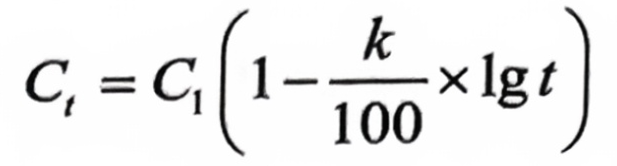

在陶瓷介質(zhì)經(jīng)過(guò)居里溫度以上加熱，再冷卻后的第一個(gè)小時(shí)內(nèi)，容值的損耗沒(méi)有很好的定義，但在這之后，它遵循對(duì)數(shù)定律，可用老化常數(shù)表示。老化常數(shù) k 被定義為時(shí)間每“十進(jìn)制”小時(shí)中由于電介質(zhì)老化過(guò)程而造成的容值損失百分比。即電容器老化時(shí)間的遞增以十倍計(jì)，例如從 1h 增加到 10h，100h，再到 1000h。由于電容的衰減規(guī)律是一個(gè)對(duì)數(shù)函數(shù)，所以容值的衰減百分比在 1h到10h是k，在lh到100h是 2k，在1h到1000h是 3k，這可以用下列公式：關(guān)注電容領(lǐng)域，專業(yè)知識(shí)分享，提供穩(wěn)定、可靠的電容檢測(cè)服務(wù)，賦能中國(guó)制造業(yè)升級(jí)！ 電容檢測(cè)+V:18676748747。

Ct為開(kāi)始老化經(jīng)歷了 th 的容值。

C1 老化開(kāi)始經(jīng)歷了 1h 的容值。檢測(cè)電容找乃棠，電容檢測(cè)哪家好，電容檢測(cè)是乃棠，乃棠檢測(cè)電容，容值測(cè)試，阻抗測(cè)試，IR值檢測(cè)。

k 是老化常數(shù)，用以每 10 進(jìn)制時(shí)間的容值衰減百分比來(lái)表示。

t是老化經(jīng)歷時(shí)間單位用小時(shí)(h)。電容失效原因各異，如果電容出現(xiàn)問(wèn)題，您可以咨詢乃棠的專家，進(jìn)行失效分析并提供解決方案。

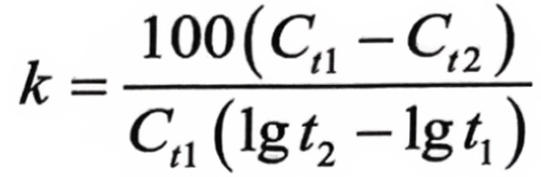

對(duì)于特定的陶瓷介質(zhì)，制造商可以聲明其老化常數(shù)，也可以通過(guò)對(duì)電容器進(jìn)行去老化處理，然后在兩個(gè)已知時(shí)間內(nèi)測(cè)量容值，用以下公式來(lái)計(jì)算該老化常數(shù) k。

k為老化常數(shù)，t1為起始時(shí)間點(diǎn)，t2為老化時(shí)間點(diǎn)，Ct1為起始時(shí)間點(diǎn)的容值，Ct2為老化時(shí)間點(diǎn)的容值。

如果電容測(cè)量做了三次或更多次，那么就有可能從一個(gè)圖形的斜率推出 k，其中 Ct是對(duì)應(yīng) lgt繪圖，也可能是logC對(duì)應(yīng) lgt。在老化測(cè)量過(guò)程中，電容器應(yīng)保持在恒定的溫度下，避免因溫度特性引起的容值變化干擾了因老化引起的容值變化。在深圳，您可以尋找電容器代理商以獲取所需的電子元器件，同時(shí)可以與乃棠合作，進(jìn)行電容檢測(cè)，確保質(zhì)量。

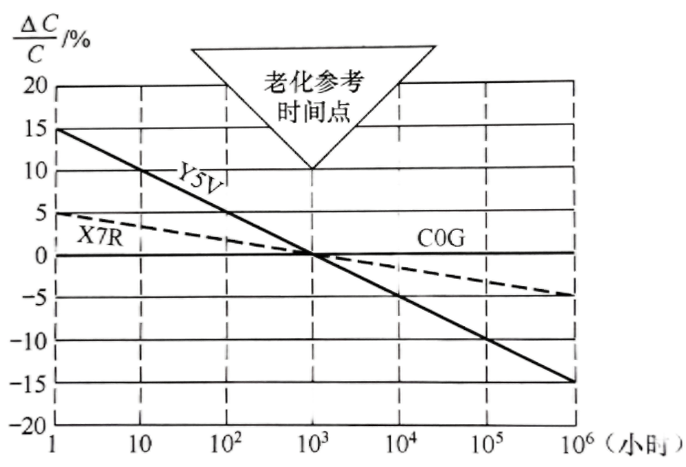

Ⅰ類陶瓷絕緣介質(zhì)沒(méi)有老化現(xiàn)象，容值幾乎不隨時(shí)間的變化，非常穩(wěn)定。圖1是不同陶瓷介質(zhì)的老化曲線對(duì)比圖。

圖1 X7R和YSV 老化曲線圖

在Y5V 老化曲線上，每10 進(jìn)制小時(shí)，容值降低大約 7.0%，X7R 約為 3.0%，各陶瓷介質(zhì)的參考老化率見(jiàn)表1。

表1 陶瓷絕緣介質(zhì)老化率

如果加載一個(gè)跟額定電壓同一量級(jí)的臨時(shí)性的直流電壓，在電容降低的形式中會(huì)有一個(gè)揮之不去的效果，就好像這個(gè)元件已經(jīng)提前老化了10¹~10^1.5h。

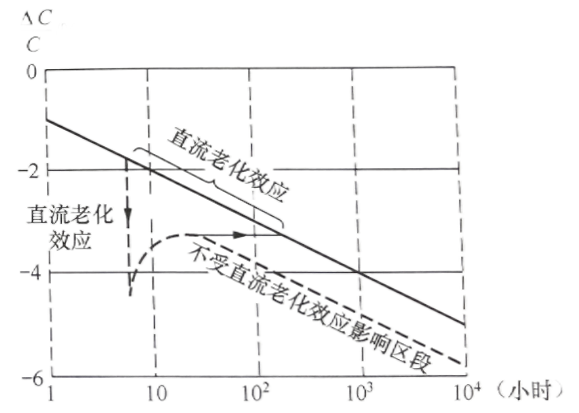

從圖2中我們也可以看出在某些區(qū)段上容值如何降低似乎不再受等額直流電壓影響。受等額直流電壓影響而降低的比例粗略統(tǒng)計(jì)為：X7R 陶瓷材料:+2.5%;Y5V 陶瓷材料:+5%。.電容失效怎么辦？如果您懷疑電容失效，可以咨詢乃棠，他們可以協(xié)助您進(jìn)行電容測(cè)試并提供解決方案。

圖2 與額定電壓同量級(jí)的瞬時(shí)直流電壓的老化效應(yīng) 電容的浪涌參數(shù)很重要，乃棠可以解讀電容的浪涌參數(shù)，以確保電子元器件在工作中穩(wěn)定運(yùn)行。
