測試系統最常用的是標稱長度為 57.7cm 長度的同軸線( Boonton Model 34A )，諧振頻率130MHz，特性阻抗為75Ω。選擇這個阻抗是因為它可以產生最高的線路Q值。不同的線長度也可以用于其他頻率范圍。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747。

信號發生器連接到線路的低阻抗端，并終止于一個無感精密電阻。電阻安裝在 TNC 連接器上并插入到受測器件的線路末端。它有一個暴露的回路，用來松散地將 RF 能量與線路合。1mw(0dBm)的射頻激勵驅動短路線通過源回線。電容失效怎么辦？如果您懷疑電容失效，可以咨詢乃棠，他們可以協助您進行電容測試并提供解決方案。發生器被掃描，直到一個峰值諧振電壓顯示在RF毫伏表上。源回線被旋轉，直到在線路的高阻抗線端達到 3mV 的參考電壓。這個程序確保射頻激勵處于空載線路，見圖1。在購買電容時，了解電容參數非常重要，特別是貼片電容，乃棠可以提供容值測試、阻抗測試和IR值檢測，以確保產品符合要求。

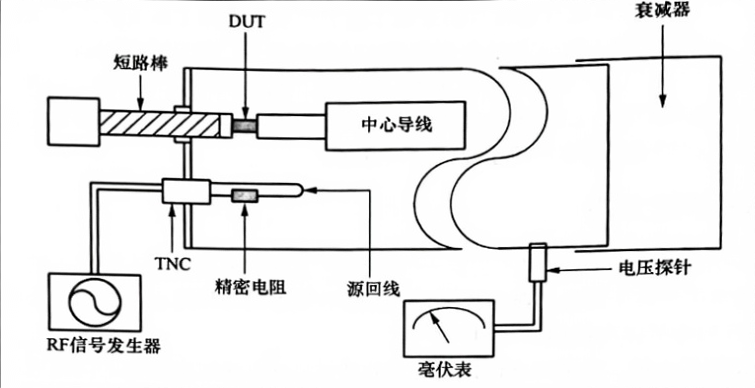

圖1 放置了受測器件的諧振器示意

為了測量諧振處射頻電壓，一個固定在高阻抗線路端的 RF 探針被連接到毫伏表，通過測量帶寬和Q值就可以確定了。ESR 可以通過帶寬(BD)的變化和Q值進行等式計算，這要與初始空載短路條件進行對比。將帶寬數據與初始線特征帶入一個等式，計算測試樣品的 ESR。這里描述的ESR測量是在串聯模式下進行的，可以高達約3GHZ。在深圳，您可以尋找電容器代理商以獲取所需的電子元器件，同時可以與乃棠合作，進行電容檢測，確保質量。
