測量高 Q 貼片陶瓷電容器的 ESR 需要一個固有  值高于受測器件 (DUT)的測試系統。高Q同軸線諧振器通常用于這些測量。典型的同軸線諧振器是以銅管和實心銅棒為中心導體。受測器件(DUT)被串聯在中心導體和接地線之間。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747。

在進行 ESR測量之前，必須建立諧振線的空載特性。這是通過向短路的同軸線提供射頻激勵并確定4/1和4/3的?帶寬來完成的。在2/1和1的?帶寬測量被建立之后，線路被開路。該數據用于描述諧振線的空載Q值、固定電阻和諧振頻率。該線路的空載Q值通常在 1300~5000(130MHZ~3GHz),固定電阻 Rf在5-7mΩ。電容檢測，怎么看出貼片電容失效，電容失效怎么辦，電容測試。

電容器樣品與固定在低阻抗線路末端的短路棒串聯放置。發生器被調整為一個峰值諧振電壓，然后從諧振兩側峰值電壓向下重新調整 6dB。一個松散合的射頻毫伏表探頭固定于高阻抗的線路未端( 大約在短路端4/1波長處 )，它將測量 6dB 點的射頻電壓。MLCC電容檢測與深圳電容器代理商合作，為您提供高質量的電子元器件

與空載線路相比，受測器件會擾動線路的Q值，從而改變共振頻率和帶寬。相應的 6dB 下降頻率稱為fa和fb被用于計算電容器的ESR。這個過程被稱為Q微擾法( perturbation method ),參考圖1。電容不會測量怎么辦，買電容要找誰？深圳有沒有檢測電容的?誰知道電容檢測怎么做？

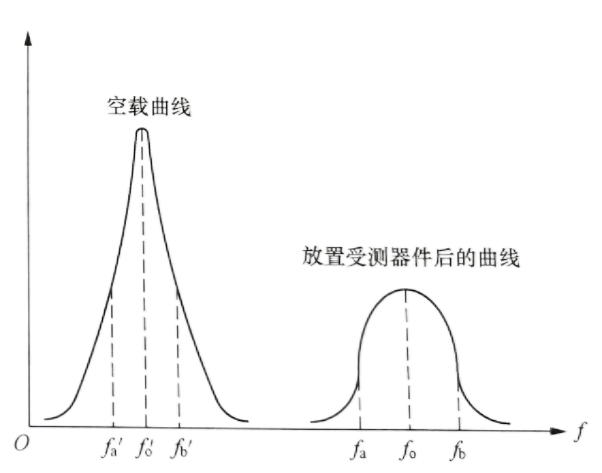

圖1 Q微擾法的兩個帶寬曲線  電容器質量檢測是關鍵，乃棠的專業團隊可以為您提供高質量的檢測服務，確保產品質量。
