旁路應用中的電容器作為分流元件，用于將射頻能量從電路中的一個特定點傳送到接地。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試正確選擇一個旁路電容將提供一個非常低的阻抗路徑到接地。理論上理想阻抗為0Ω，然而，一個實際的電容器由于其電抗和固有的寄生元件將具有一定阻抗。滿足電容器旁路應用要求需要仔細分析各種頻率特性的電容器參數，如串聯諧振頻率(FSR)等效串聯電阻(ESR)和阻抗的大小。ESR和阻抗應該總是在工作頻率處進行評估。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747。

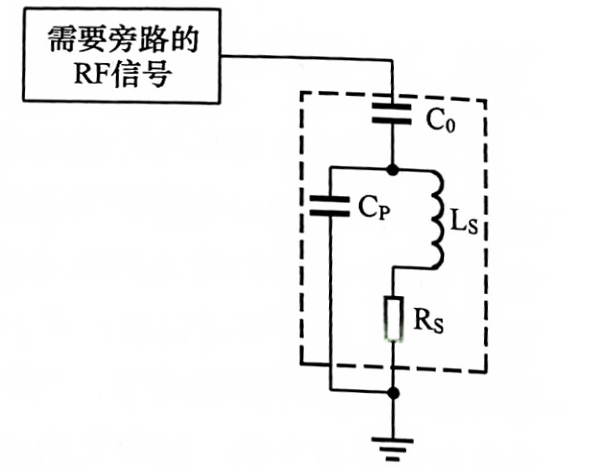

圖1是一個方框圖，說明電容器旁路應用。電容用C0表示，等效串聯電阻 ESR 用Rs表示，等效串聯電感(ESL)用Ls表示，寄生并聯電容用Cp表示，相關的并聯諧振頻率為FPR 。電容器技術趨勢，超小型電容器，電子元器件分銷，電容代理商，電容器行業動態

圖1 旁路電容器內部等效結構 貼片電容質量怎么保證，MLCC進貨渠道，貼片電容進貨渠道。
