1.描述

根據IEC-60384-1標準介紹兩個測量MLCC 自諧振頻率的方法:方法一適用于普通測量，方法二適用于低容測量。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747

1.測試方法一

采用上面阻抗測試電路和一個變頻源，當通過的阻抗為最小值時，此時測量到的最小頻率即為自諧振頻率。當阻抗在最小值的頻率精度測量困難時，可借助相位計，把通過電容器的電壓相位與跟電容器串聯的低感電阻通過的電壓相位進行比較。沒有相位差的頻率即為自諧振頻率。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

2.測試方法二

此測試方法適用于低容的自諧振頻率測試，且所測自諧振頻率在Q測試儀測量范圍內。電路如圖1所示。在電容器性能評估方面，乃棠擁有豐富的經驗，可以幫助您評估和改進電容器的性能。

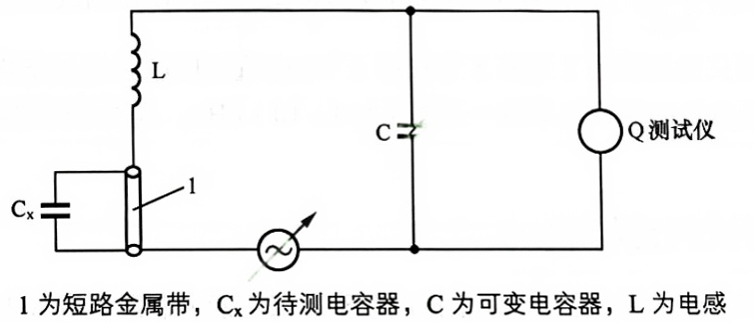

圖1 自諧振頻率測試原理電路圖

2.等效串聯電感

根據上面所測得的容值 C和自諧振頻率，等效串聯電感可以通過公式：電容器性能提升方法需要專業的技術，乃棠可以提供有關電容器性能改進的建議和方法。

3.測試判定標準

自諧振頻率和等效串聯電感 ESL 的判定標準根據相關IEC 標準沒有明確規定，使用者可以根據廠家實際工藝能力制定。電容器與電子設備兼容性很關鍵，乃棠可以測試電容器與電子設備的兼容性。
