集總元件等效模式如圖1所示，實物電容器可以表示為與寄生電感 Ls 串聯的標稱容值 C,C和 Ls串聯組合的阻抗然后被設為等于 Ce，這可能被稱為“理想的等效”電容器。由此可得公式1。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:18676748747

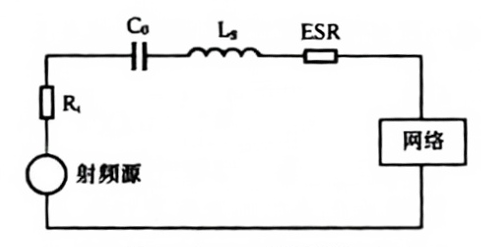

圖1 集總元件等效模式  電容器檢測，陶瓷電容檢測，電容失效檢測，貼片電容怎么看參數

公式1

工作頻率F0與有效容值 CE之間的關系可以表達成公式2.  MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試

公式2

這里CE代指應用頻率F0下的有效容值，C0代指在 1MHZ 條件下的標稱容值，Ls代指寄生電感(單位H)，F代指工作頻率(單位Hz)。 買電容需要注意什么，深圳電容檢測貴嗎？電容檢測怎么做，哪里買電容最好。

從這個關系可以看出，隨著應用頻率的增加，分母變小，從而產生更大的有效電容。在電容器串聯諧振頻率處，分母為零，表達式無定義。 CE與頻率的關系是一個雙曲函數，如圖2 所示。電容器品牌比較需要考慮各種因素，乃棠可以幫助您比較不同品牌的電容器性能。

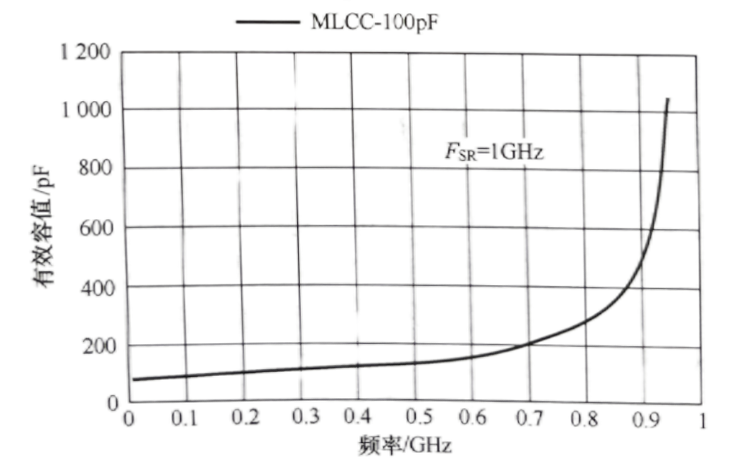

圖2 有效容值CE與頻率的關系

舉例:一顆 100pF 的 MLCC 分別計算在 10MHz、100MHz、500MHz、900MHz950MHz處的有效容值 CE，根據公式3。電容不會測量怎么辦，買電容要找誰？深圳有沒有檢測電容的?誰知道電容檢測怎么做？

公式3

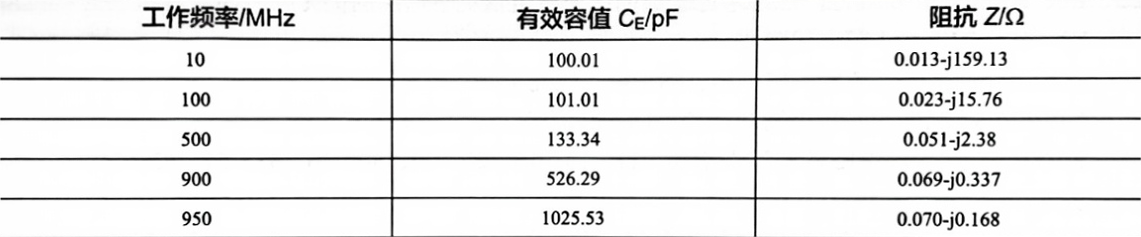

計算結果見下表
