貼片電容容值偏低？其原因及解決對策都在這里
入料檢驗、設計部門選型測試電容容值時經常遇到容值偏低的問題，對工作造成極大困擾。本文將從儀器差異、測試條件、測試環境、材料老化等方面對此作出說明及解釋,以幫助大家對MLCC產品容值偏低現象有進一步的認識。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
高容量的電容量測時更易有容值偏低現象，主要原因是電容兩端的實際施加電壓無法達到測試條件需求所致，也就是說加在電容兩端的電壓由于儀器本身內部阻抗分壓的原因與儀器顯示的設定電壓不同導致。怎樣測電容，電容什么牌子好，電容并聯怎么計算，MLCC檢測，檢測電容。
1V*[100Ω/(100Ω+16Ω)]=0.86V
1V*[16Ω/(100Ω+16Ω)]=0.14V
平均電容值讀數
：6-7μF
1V*[1.5Ω/(1.5Ω+16Ω)]=0.086V
1V*[16Ω/(1.5Ω+16Ω)]=0.914V

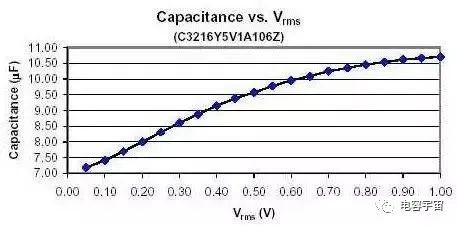

綜合以上實驗可知，有效電壓與電容量的關系如下：
→
當AC Voltage 較小，則量測出的電容值偏小
→
當AC Voltage 較大，則量測出的電容值偏大

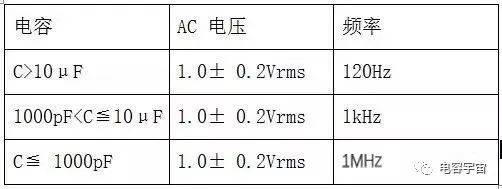

首先考慮量測條件的問題。對于不同容值的電容會采用不同的條件來量測其容值。主要在電壓設定和測試頻率設定上有差異，不同容值的量測條件如下表所示:
注：表中所列的電壓指實際加在電容兩端的有效電壓電力電容的檢測，電容的檢測，如何檢測電容的好壞，電容器的檢測，電容的檢測方法。
因儀器的原因，電容兩端實際的輸出電壓與設定的量測電壓實際上可能會有所偏差。
3、量測環境條件對量測結果的影響
電容class Ⅱ（Y5V/X7R/X5R）產品被稱為非溫度補償性元件,即在不同的工作溫度下,容量會有比較明顯的變化,我們以Y5V為例說明：
由上圖可知，在不同的操作溫度下，容值與實際容值之間的差異量。比如，在40℃時的測試所得的電容容量將比25℃時的測試所得的電容容量低了近20%。
所以，在外部溫度比較高的情況下,如夏天,容值的測試值就會顯的偏低。關注電容領域，專業知識分享，提供穩定、可靠的電容檢測服務，賦能中國制造業升級！ 電容檢測+V:13212734110。
4、MLCC產品材料老化現象

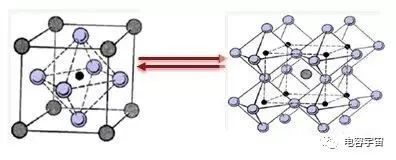

老化是指電容容值隨時間降低的一種現象，它在所有以鐵電系材料做介電質的材料均有發生，是此類材料一種固有的、自然的，不可避免的現象。發生的原因是內部晶體結構隨溫度和時間產生變化導致了容值下降的現象，屬可逆現象，介質的分子結構變化如下圖：
圖4：介質的分子結構變化
當對老化的材料施加高于材料居里溫度的高溫，當環境溫度回到常溫后,材料的分子結構將會回到原始的狀態。材料將由此開始老化的又一個循環。 檢測電容找乃棠，電容檢測哪家好，電容檢測是乃棠，乃棠檢測電容。
解決對策
1、量測儀器差異對量測結果的影響對策：在測量電容容值時將儀器調校并將儀器的設定電壓與實際加在產品兩端所測電壓盡量調整,使實際加載在待測物上的電壓和輸出電壓一致。
2、測試條件對量測結果的影響的對策：對于不同容值的電容會采用不同的測試電壓和測試頻率來量測其容值。
3、量測環境條件對量測結果的影響的解決對策：將產品放置在20℃的環境下一段時間,使材料在較穩定的測試環境下再進行測試。
4、MLCC產品材料老化現象的解決對策：高溫烘烤：將測試容量偏低的產品放置在環境溫度為：150℃條件下烘烤1hour。然后在常溫25℃下放置24小時，再行測試，容值將恢復到正常規格范圍內；
或者將測試容量偏低的產品浸至錫爐或過回流焊后，再進行測試，容值將恢復到正常規格范圍內。
通過以上對貼片電容容量偏低的原因進行分析可知，在測試時出現的電容容量偏低可能是內在因素即電容材質本身特性造成的，也可能是外在因素即測試儀器、測試環境、測試方法等因素造成的，所以在實際使用過程中，對于確保因?yàn)橐陨弦蛩卦斐傻娜萘科偷漠a(chǎn)品，在制造過程中沒必要在上線前進行容值恢復動作，只需要將組件置于板上正常生產作業，產品經過回流焊或波峰焊后，即可恢復正常容值。
