并非所有的電容都是一樣的。有些是極化的，有些是超穩定的，還有一些具有低介電吸收或高體積效率，這都取決于制造技術中使用的材料和其他物理特性。多層陶瓷電容器(MLCC)根據電介質使用的材料分為不同的類型或等級。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
這些電容有一個參數特別容易被忽略，但在設計中選擇器件時需要考慮；這就是“DC偏置特性”，也就是在端子間施加DC電壓時電容的變化。顯然，電源旁路應用會在DC電壓上放置電容。電荷泵本身在其電容上也有DC電壓。用于在電荷泵中傳輸電荷的“快速電容器”以及輸入和輸出電容器需要處理DC電壓偏置，因此也容易受到這種現象的影響。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
1類和2類
目前使用的MLCCs的兩種主要類型是1類(溫度補償)和2類(高介電常數)，但也有其他不太常見和過時的類型。
1類(或I類)電容器使用二氧化鈦(TiO2)作為電介質材料。2類(或II類)電容器使用鈦酸鋇(BaTiO3)和添加劑。1級MLCCs的電容值較低，比2級電容更穩定。1類通常用于穩定性是主要考慮因素的應用中，例如調諧電路。如果電容的EIA溫度特性以C、H、L、M、N或P開頭(如C0G)，則屬于1級MLCC。2級MLCC電容器具有更高的容積效率和其他1級MLCC電容器所沒有的獨特特性。如果EIA溫度特性以X、Y或Z開頭(如X7R)，則屬于2級MLCC。
對于MLCC用于交流耦合或電容上幾乎沒有DC電壓的應用，這種DC偏置效應不是一個因素。由于2類MLCC電容具有許多吸引人的特性，如低泄漏、高紋波電流容量和小物理尺寸，因此它們是電荷泵的首選，盡管這些特性并不理想。正是在這些產品中使用MLCC電容時，這個經常被忽略的參數變得明顯起來，因為電容的真實電容會直接影響電荷泵的性能。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
DC偏壓靈敏度
DC偏置現象是所有2類(也稱為2類)陶瓷電容器的特征。所有制造商使用相似的材料，具有相似的性能，但這可能會有所不同。根據具體應用，需要仔細選擇設計中使用的電容。額定電壓、外殼尺寸、溫度特性(Z5U、X7R等。)，最終產品的物理尺寸限制和輸出功率水平都會影響對給定應用優化設計的選擇。
在各種尺寸和額定電壓下，與較高電容值相比，電容值和額定電壓較低的電容器受DC偏置的影響較小。大多數使用24-48 V輸入電壓的應用會受到電容DC偏置性能的嚴重影響。這在圖1和圖2中針對兩個相對高電容和額定電壓的器件進行了說明。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。

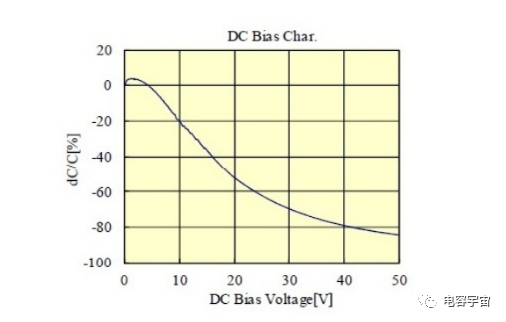

圖1:22 uF X5R、35 V 1210電容的DC偏置效應示例
圖2:10 uF X5R、50 V 1210電容的DC偏置示例
隨著額定電壓和/或電容值的增加，電容器上的DC偏置效應變得更加明顯。隨著機箱尺寸變小，這種影響也變得更加明顯。電源應用的最佳電容高度依賴于需要提供的電流。雖然紋波電壓有所改善，但更大的電容不會使性能在某個值以上顯著提高。以下信息說明了設計中選擇電容時的權衡。
不幸的是，電容數據手冊中并不總是公布DC偏置性能，因此通常需要做一些研究來獲得性能數據。沒有DC偏置數據的電容應經過嚴格測試，以確保性能合格。此外，將新電容替換到現有設計中時要小心。需要驗證性能，以確保設計仍按要求工作。改變供應商或溫度特性，例如從Z5U到X7R，會顯著改變DC偏置性能。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
MLCC額定電壓與電容的關系
使用額定電壓高于所需電壓的電容器，可以通過保持較高的額定電容百分比來抵消電容降低的影響。電容額定值通常是在僅施加小DC電壓的情況下指定和測量的，因此在額定最大DC電壓下，實際電容通常會小得多。通常選擇的電容器在額定值和施加電壓之間有一定的電壓裕量，但在以下情況下，為了說明這一點，忽略這一點。
例如，在25伏DC下工作的4.7 uF 25 V，0805，X5R電容器實際上約為其額定值的15%或0.705 uF。一個4.7 uF 50 V、1210 X5R的電容器在25伏DC下大約是其額定值的50%或2.35 uF。一個4.7 uF 100 V、1210 X5R的電容器將是其額定值的70%或3.3 uF。使用較高額定電壓的替代方法是并聯使用較低額定電壓的電容，在某些情況下，當較高額定電壓的器件不可用或過于昂貴時，這可能是一個很好的折衷方案。
圖1顯示了一個22 uF、35 V 1210電容的DC偏置電容示例(35 V是1210外殼尺寸中可用的最高電壓22 uF電容)。在25 V時，它損失了約80%的額定電容，因此實際電容約為4.4 uF。圖2顯示了10 uF、50 V、1210電容的性能。在25 V時，其電容損失略高于初始電容的60 %,因此略低于4 uF。因此，盡管10 uF/50 V電容的額定電容不到一半，但在25 V時，它幾乎與22 uF/35 V電容的電容相同。但是，22 uF電容的成本也幾乎是10 uF電容的兩倍，因此就成本與電容的關系而言，10 uF 50 V更具成本效益。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
采用MLCCs時，外殼尺寸與電容的關系
在電容中，物理尺寸很重要，因為較小的外殼尺寸也會影響DC偏置電容的降低。再看一下4.7 uF、50 V 1210電容作為參考，在25 V下工作的4.7 uF、50 V 0805電容的電容降至0.47 uF，不到1210外殼尺寸電容的四分之一。當外殼尺寸減小時，這是DC偏置效應對電容的典型影響。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
MLCC電容值與外殼尺寸的關系
最后，對于給定的外殼尺寸和額定電壓，電容值也會有所不同。與之前的4.7 uF 50 V 0805降至0.47 uF相比，在25 V下使用的1 uF 50 V 0805電容器將僅為0.43 uF，因此1 uF略低于額定值的一半，而4.7 uF約為額定值的十分之一。因此，對于給定的外殼尺寸，隨著額定電容的增加，真實電容會受到非常明顯的影響。電容器檢測，如何檢測電容的好壞，如何檢測電容，電容如何檢測好壞，怎樣檢測電容，怎樣檢測電容器的好壞。
