陶瓷電容器類型的簡要技術指南
?本技術簡介試圖消除圍繞用于描述陶瓷蓋的三字符密碼的一些迷霧。
電氣工程師1：“當然，在這樣的應用中，我永遠不會使用Y5V電容器。”
電氣工程師2：“我也不會。那太愚蠢了！”
如果您認為自己有可能陷入與上述類似的對話中，請希望本文對您有所幫助。幾乎每個設計電路板的人都熟悉電容器描述中附帶的三個字符的代碼，而且我認為大多數工程師對應該使用哪種類型，或者至少不應該使用哪種類型具有普遍的了解。在給定的電路中。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
但是這些代碼實際上是什么意思？為什么應用筆記似乎幾乎總是推薦X7R或X5R？為什么Y5V甚至存在？如果在Digi-Key上搜索0.1 µF 0805陶瓷電容，為什么X7R有400多個結果，而C0G（NP0）卻有零個結果？MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
具有字母數字字母格式的三字符代碼用于具有2類和3類電介質的電容器。C0G是1類電介質，因此不包括在內（稍后會詳細介紹）。X5R和X7R屬于2類，Y5V屬于3類。
第一個字符表示電容器可以承受的最低溫度。字母X（如X7R，X5R中的字母）對應于–55°C。
第二個字符表示最高溫度。理論范圍為45°C至200°C；5（與X5R中相同）對應于85°C，而7（與X7R中相同）對應于125°C。
第三個字符表示在器件溫度范圍內的最大電容變化量。--R電容器（例如X5R和X7R）的規格為±15％。代碼以V結尾的部件的電容實際上可以降低多達82％！這可能可以解釋為什么Y5V電容器沒有那么受歡迎。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試

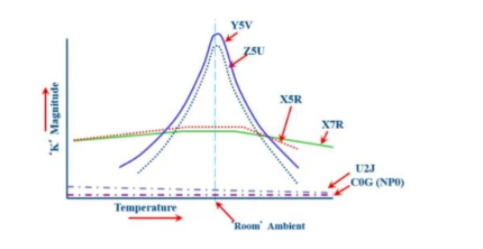

下圖直觀表示了Y5V和Z5U與X5R和X7R相比有多不穩定。
此圖表還幫助我們回答“為什么Y5V可以存在？”這一問題。因?yàn)樗m用于始終在室溫或室溫附近運行的設備。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
您可能已經在圖表中注意到，C0G非常穩定（請注意，C0G和NP0都為零，而不是大寫字母的“O”）。C0G是1類電介質和全方位電容器的超級明星：電容不受溫度，施加電壓或老化的明顯影響。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
但是，它確實有一個缺點，在這個持續的小型化時代變得尤為重要：就體積而言，容量不高。例如，如果您使用Digi-Key并搜索一個0.1 µF C0G的電容，則庫存中最小的零件是1206。相反，您可以在0603封裝中找到一個0.1 µF X7R的電容，并且額定電壓（10 V）足夠用于3.3 V甚至5 V電路。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
0603封裝。實際上，它們可以以這種微小的尺寸安裝X7R 去耦。圖片由Digi-Key提供。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
如果您設計音頻設備，或者您只是更喜歡安靜的PCB，則您還有另一個選擇X0R而不是X7R或X5R的理由：2類電容具有壓電特性，可以使它們同時充當兩個麥克風（將聲音轉換為電子噪聲）和蜂鳴器（將交流信號轉換為可聽噪聲）。1類電容器沒有這個問題。MLCC電容檢測，貼片電容檢測好壞，測試電容數據，高低溫測試
