MLCC貼片電容有什么特點呢？

2022-11-28

作者：

瀏覽量：

MLCC電容是片式多層陶瓷電容器，在工作中會發現，電路設計中多數選用的電容是陶瓷電容，因為陶瓷類無機介電材料是電容器行業中使用最廣泛的材料，它具有優越的電學性質、力學性質、光學性質和熱學性質，特別是具有高機械強度，耐高溫、高濕，抗輻射，有較寬的介電常數，優良的介電特性，良好的機電耦合系數，較高的抗電強度和較大的絕緣電阻，以及較好的老化性能。所以我們選用電容時不僅要選擇合適的參數，還要知道常用的MLCC電容的特性。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

一、DC-Biac

DC-Biac：指產品的直流偏壓特性，一般指二類介質（X7R、X5R等）固有的特性。

MLCC中使用的介電常數隨電壓變化的陶瓷介質，在施加高直流電壓的情況下容值會產生大幅變化，為了確保容值，選型時施加電壓要確認容值變化在容許范圍內或是未限制用途。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

選型建議：采用較低的工作電壓，或選用較高額定電壓Ur的產品。

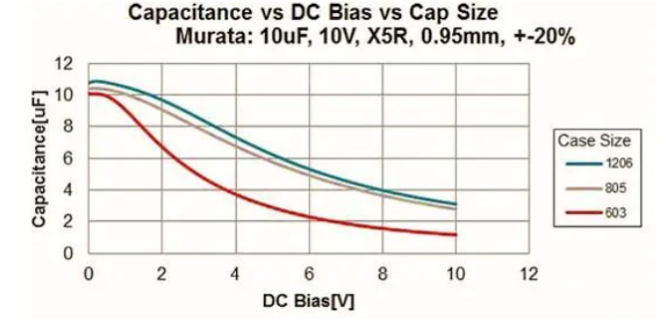

MLCC的DC-Biac示意圖

例如，0603 10uF的的MLCC電容加了2V的直流偏壓，這時10uF的電容的容量就只有7uF左右了。

二、嘯叫

產生于二類介質（X7R、X5R等）的產品，二類介質為鐵電材料，具有電致伸縮材料，即在外電場作用下，所有物質都會產生伸縮形變產生振動，從而與PCB板發生共振，使人耳能聽到聲音。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

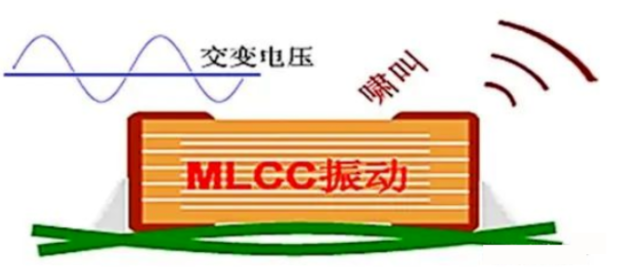

MLCC的嘯叫“原理示意圖

選型建議：更改為I類介質可有效改善該問題，但實際案例中I類介質容值較難對應。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。

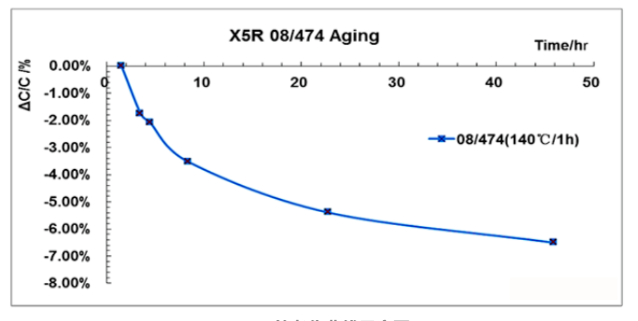

三、老化

產生于二類介質（X7R、X5R等）的產品，二類介質為鐵電材料，產品容量隨放置時間會呈現對數趨勢下降，可能會出現容量偏出下線范圍的現象，II類電容器容量隨時間衰減的現象稱為電容器的老化。一般用老化率（容值變化率），即△C表示。貼片電容批量購買渠道，貼片電容哪家好，貼片電容壞了怎么辦，MLCC深圳渠道。
